Đặc điểm kỹ thuật
Các tính năng chính:
Áp dụng điều khiển PLC, toàn bộ hệ thống hoàn toàn tự động, các tham số kỹ thuật số
Hiển thị, hoạt động dễ dàng
Máy này có thể tạo ra các khay nhựa với các tấm theo ngày dưới x
có thể sử dụng các loại nhựa khác nhau
Cấu trúc thủy lực 4 cột, ổn định hơn, tiếng ồn thấp
Dây làm nóng nhập khẩu lò sưởi gốm, kiểm soát nhiệt độ chính xác, tuổi thọ dài
Chúng tôi cung cấp dịch vụ tùy chỉnh cho bạn, máy có thể được thiết kế và
được sản xuất như nhu cầu của bạn.
Hệ thống vận chuyển tấm động cơ servo nâng cao, chiều dài kéo dài
Thông số kỹ thuật:
| HYX-7185-4 | HYX-520 | ||
| 1 | Vật liệu phù hợp | PP, PS, PET, PVC, PLA, v.v. | |
| 2 | Chiều rộng vật liệu | 450-740mm | |
| 3 | Độ dày của vật liệu | 0,15-2mm | |
| 4 | Tối đa. Khu vực hình thành | 710 × 850mm | 710 × 520mm |
| 5 | Tối thiểu. Khu vực hình thành | 420 × 300mm | |
| 6 | Tối đa. Khu vực cắt | 690 × 830mm | 690 × 500mm |
| 7 | Hình thành và cắt trạm đột quỵ | 0-160mm | 0-130mm |
| 8 | Độ sâu hình thành tích cực | 120mm | |
| 9 | Độ sâu hình thành tiêu cực | 110mm | |
| 10 | Xếp chồng xếp chồng đột quỵ | ≤500mm | |
| 11 | Lực đúc tối đa Ga tàu | 80T (để sử dụng với hệ thống sưởi ấm)
| 60T (để sử dụng với hệ thống sưởi ấm) |
| 12 | Lực tối đa của máy ép cắt | 38 tấn | 35 tấn |
| 13 | Sức mạnh định mức của lò sưởi | Lò trên 65kW, lò dưới 65kW | Lò trên 45kW, lò dưới 45kW |
| 14 | Phương pháp sưởi ấm | Trên và dưới, 3 phần sưởi ấm | |
| 15 | Tiêu thụ năng lượng thực tế | Khoảng 40 ~ 60kw/h khoảng 30 ~ 50kw/h | |
| 16 | Cung cấp điện | AC 380V/50Hz (3 N PE) | |
| 17 | Tối đa. Tốc độ sản xuất | 20-30 chu kỳ/phút | |
| 18 | Tối đa. Đường kính cuộn/trọng lượng | Φ800mm/500kg | 700mm/300kg |
| 19 | Trọng lượng máy | 12.000kg | 9.000kg |
| 20 | Kích thước (L*W*H) | 11m × 2,3m × 2,5m | 9m × 2,3m × 2,5m |
| Phương pháp làm mát | Khuôn được làm mát bằng nước tuần hoàn | ||
| Yêu cầu không khí | Nguồn cung cấp không khí ≥3,5m3/phút, áp suất không khí 0,6 ~ 0,8MPa. | ||
| Danh sách cấu hình chính | |||
| KHÔNG. | Thành phần điện tử chính | Thương hiệu | |
| 1 | Hệ thống điều khiển | Đồng bằng Đài Loan | |
| 2 | Mô -đun PLC | Đồng bằng Đài Loan | |
| 3 | Màn hình cảm ứng | Màn hình cảm ứng Delta 12 inch HD | Màn hình cảm ứng HD 10 inch Delta |
| 4 | Hệ thống kiểm soát nhiệt độ | Delta (Kiểm soát nhiệt độ thông minh) | |
| 5 | Rơle trung gian | Schneider | |
| 6 | AC Contactor | Schneider | |
| 7 | Công tắc không khí | Delixi | |
| 8 | Trạm hình thành động cơ servo | Delta (trên: 5,5kw, thấp hơn: 5,5kw) | Delta (trên: 3kw, thấp hơn: 3kw) |
| 9 | Trạm cắt động cơ servo | Delta (trên: 7,5kw, thấp hơn: 5,5kw) | Delta (trên: 4,5kw, thấp hơn: 3kw) |
| 10 | Động cơ servo trạm đấm | Delta (trên: 7,5kw, thấp hơn: 7,5kw) | Delta (trên: 4,5kw, thấp hơn: 4,5kw) |
| 11 | Tấm phân phối động cơ servo | Delta 5,5kW | Delta 3kW |
| 12 | Xếp chồng động cơ servo | Delta 2kW với phanh | |
| 13 | Kiểm soát tủ | Thượng Hải Tong Ke | |
| 14 | Công tắc quang điện | Hàn Quốc Fotek | |
| 15 | Bức rèm ánh sáng an toàn | Thượng Hải Pu Bang | |
| 16 | Chuyển đổi nguồn điện | Đồng bằng Đài Loan | |
| 17 | Sưởi ấm bricker | Liên doanh Nhập khẩu dây sưởi, bằng bông cách nhiệt bên trong, bộ tản nhiệt gốm hồng ngoại 600W | |
| 18 | Bơm chân không | Elmo Rietschle V-VC100 | |
| 19 | Van dương | Nhật Bản Phản ứng cực cao SMC Van dòng chảy lớn, với đường kính 1,5 inch. | |
| 20 | Hệ thống làm mát | Máy nén Daikin Nhật Bản 6p | |
| 21 | Mang | Nhật Bản NSK | |
| 22 | Hướng dẫn tuyến tính | Đài Loan Hiwin | |
| 23 | Van tăng cường thủy lực | Nhật Bản CKD | |
| 24 | Xi lanh không khí | Đài Loan Airtac | |
| 25 | Van điện từ | Nhật Bản CKD/SMC Đài Loan Mindman/Shako | |
| 26 | Giá trị chân không | Đài Loan Mindman | |
| 27 | Theo dõi chuỗi | Hợp kim nhôm loại hàng không | |
| 28 | F.R.L | Nhật Bản CKD hoặc SMC | |
| 29 | Hệ thống cho ăn | Thiết bị cho ăn cơ học tự động hai thanh để giảm cường độ lao động của người lao động, 500kg. | |
| 30 | Kim loại thân cơ thể | Điều trị sơn | |
| 31 | Chuỗi hai hàng | Đài Loan KMC (Điều trị mài sắc của nhà máy làm giảm sự xuất hiện của bột nhựa.) | |
Ii. Mô tả kỹ thuật thiết bị
A. Thiết bị hình thành bao gồm khung cấu trúc chính, hệ thống hình thành áp suất dương và âm, hệ thống kiểm soát nhiệt độ, hệ thống chân không,
Hệ thống sưởi ấm, hệ thống điều khiển không khí, hệ thống điều khiển điện và PLC, hệ thống đấm, phân hủy sản phẩm và hệ thống tua lại tự động và
Các thành phần cấu trúc khác.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
Bảo trì và nền tảng quy trình khác để đảm bảo rằng thiết bị di chuyển truyền và chuyển đổi chuyển động và lực có đủ sức mạnh và độ cứng. Tất cả các bề mặt kim loại được xử lý bằng cách xử lý chống-chống-da và lớp dưới cùng được phun bằng sơn chống chất hóa; Các bộ phận chung và tiêu chuẩn được sử dụng trong cấu trúc để tạo điều kiện cho việc bảo trì và thay thế tất cả các bộ phận sau này.
. Hệ thống điều khiển/cơ sở an toàn điện PLC và PLC

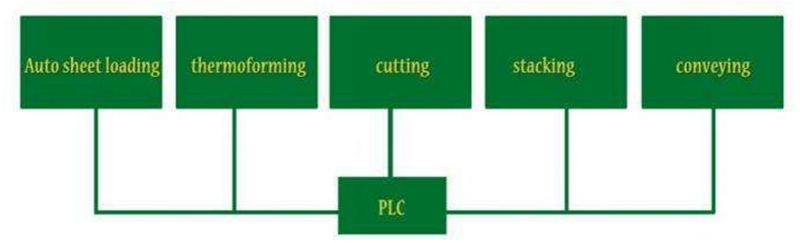

Hệ thống điều khiển điện được điều khiển bởi một mô-đun tích hợp PLC. Màn hình cảm ứng công nghiệp được sử dụng làm HMI (giao diện máy người) và
Giao diện Trung Quốc được sử dụng. Máy có các nút để vận hành và cài đặt và sửa đổi tất cả các tham số quy trình, giúp thiết bị dễ vận hành và bảo trì.
Phương pháp làm việc của toàn bộ máy được chia thành thủ công/tự động, tất cả các chức năng cài đặt được vận hành trên màn hình cảm ứng; Sau khi người vận hành đặt các vật liệu, nhấn thiết bị khởi động tự động để hoàn thành toàn bộ quá trình đúc cho đến khi xử lý và sản xuất vật liệu trong silo được hoàn thành; Hướng dẫn sử dụng chủ yếu được sử dụng để thay đổi khuôn hoặc kiểm soát mẫu.
Hệ thống được trang bị nhiều biện pháp bảo vệ và mỗi hành động có thể va chạm với nhau được cung cấp bảo vệ điều khiển xen kẽ và vòng kín.
Thiết kế con dấu bảo vệ cửa an toàn, sử dụng mở khóa thủ công, khóa thủ công, cách xử lý an toàn được lắp đặt trong cửa bảo vệ để cải thiện yếu tố an toàn của thiết bị và đảm bảo an toàn cho nhân sự và tài sản.
Tủ phân phối chứa các mạch bảo vệ, bao gồm quá dòng, quá điện áp, quá điện áp, ngắn mạch và bảo vệ quá tải. Các yếu tố gia nhiệt được bảo vệ bởi một cầu chì. Đối với các vấn đề an toàn có thể gây hại cho hệ thống hoặc phôi, có những dấu hiệu hoặc nhận xét cảnh báo. 10% không gian được bảo lưu trong hộp điều khiển cho các thay đổi trong tương lai. Tủ điện được trang bị bộ lọc và quạt làm mát bảo vệ.
Tất cả các dây cáp và dây không thể tháo rời bên ngoài hộp cung cấp điện được ẩn trong khe cáp để dễ dàng mở và sửa chữa. Nếu điều này là không thể, hãy sử dụng vòi để sửa nó.

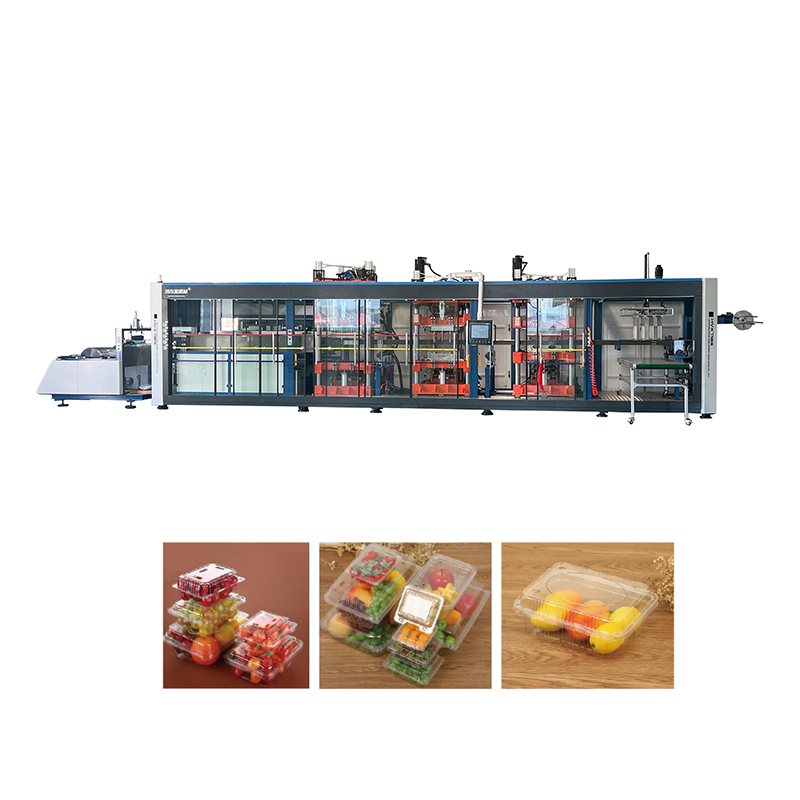

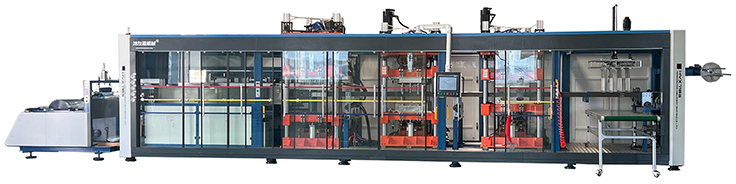

HYX-7185 Máy nhiệt bốn trạm tích cực và áp suất âm hoàn toàn tự động là một sản phẩm được xây dựng cẩn thận bằng cách kết hợp công nghệ tiên tiến và nhiều năm kinh nghiệm sản xuất. Máy này phù hợp với PP, PS, PET, PVC, PLA và các vật liệu khác, và có thể dễ dàng đáp ứng nhu cầu đúc của các ngành công nghiệp khác nhau.
Tính năng chính:
Khả năng thích ứng vật liệu rộng: Máy có thể xử lý nhiều loại vật liệu có chiều rộng 450-750mm và độ dày 0,15-2,5mm, đáp ứng các yêu cầu vật liệu trong các kịch bản sản xuất khác nhau.
Khu vực đúc lớn: Khu vực đúc tối đa đạt 710
Cắt chính xác cao: Diện tích cắt tối đa là 690 x 830mm và lực cắt tối đa 80T (được sử dụng với hệ thống sưởi khuôn) đảm bảo các cạnh sản phẩm trơn tru và độ chính xác cao.
Công nghệ hình thành áp suất tích cực và tiêu cực: Máy áp dụng công nghệ hình thành áp suất tích cực và tiêu cực, với độ sâu hình thành áp suất dương là 140mm và độ sâu hình thành áp suất âm 150mm, có thể đáp ứng nhu cầu đúc của các sản phẩm hình dạng phức tạp.
Cơ chế xếp chồng hiệu quả: Đột quỵ của cơ chế xếp chồng có thể đạt ≤500mm, tạo điều kiện cho việc xếp chồng và xử lý các sản phẩm và cải thiện hiệu quả sản xuất.
Tiết kiệm năng lượng và bảo vệ môi trường: Sử dụng các phương pháp sưởi ấm ba giai đoạn trên và dưới, mức tiêu thụ năng lượng thực tế chỉ là 40-60kW/h, giúp giảm đáng kể chi phí sản xuất.
Sản xuất tốc độ cao: Tốc độ sản xuất tối đa có thể đạt tới 20-30 lần/phút, cải thiện đáng kể hiệu quả sản xuất.
Thiết kế kích thước lớn: Kích thước tổng thể của máy là 14m x 2,3m x 2,5m và trọng lượng đạt 22T, đảm bảo độ ổn định và độ bền của máy.
Thông số kỹ thuật:
Sức mạnh định mức: Toàn bộ máy là 160kW. Lò sưởi được chia thành các phần trên và dưới, mỗi phần 72kW.
Nguồn điện: AC380V/50Hz (3 N PE).
Phương pháp làm mát: Khuôn được làm mát bằng nước lưu hành để đảm bảo sự ổn định của quá trình đúc và chất lượng sản phẩm.
Yêu cầu áp suất không khí: Nguồn cung cấp không khí ≥3,5m³/phút, áp suất không khí 0,6 ~ 0,8MPa để đảm bảo hoạt động bình thường của máy.
Khu vực ứng dụng:
HYX-7185 Máy nhiệt bốn trạm tích cực và áp suất âm hoàn toàn tự động được sử dụng rộng rãi trong bao bì thực phẩm, thiết bị y tế, sản phẩm điện tử, các bộ phận tự động và các ngành công nghiệp khác. Đây là một công cụ quan trọng để nhiều công ty đạt được sản xuất tự động và hiệu quả.
